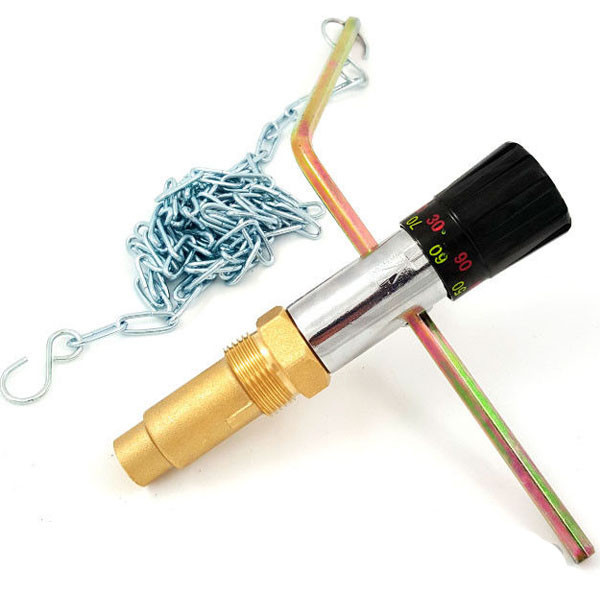

Регулятор тяги Regulus RТ-4

Термостатичний ланцюговий регулятор повітря спалювання для теплоджерел, що працюють на твердому паливі.

Регулятор тяги Regulus RT4 регулює доступ повітря в камеру згоряння і температуру води в подаючому трубопроводі шляхом відкриття або закриття повітряної заслінки камери згоряння.

Опис

Регулятори тяги regulus RT-4 встановлюються на твердопаливних котлах.
Він регулює доступ повітря в камеру згоряння і, відповідно, температуру води в подаючому трубопроводі шляхом відкриття або закриття повітряної заслінки камери згоряння.

Функція регулятора тяги котла Regulus RT4

Зміна температури води в котлі викликає розширення або стиснення робочої речовини в термоелементі.
Зміна обсягу робочої речовини передається на важіль регулятора тяги RT 4, що піднімає або опускає заслінку.

Технічні дані регулятора тяги regulus RТ4

Корпус і заглибна гільза з нікельованої латуні МЅ 58, рукоятка з ударопрочной пластмаси, важелі ланцюг із сталі, пружина з нержавіючої нікель-хромової сталі, реверсивно функціонуючий термоелемент. Чеське виробництво;

Діапазон температури, який Ви можете регулювати коливається від 30 до 90 градусів;

Макс. хід: 60 мм Макс. темп. води: 120°С

Підключення: 3/4"

Навантаження на ланцюг 100-1000 г;

Монтаж регулятора тяги котла Regulus RT4

Регулятор тяги котла Regulus RT4 може бути змонтований на котлі вертикально або горизонтально.
При горизонтальній установці фіксуючий гвинт повинен знаходиться зверху і температура зчитується по зеленій шкалою на рукоятці.
При вертикальній установці гвинт повинен знаходиться ззаду, дивлячись на фронтальну поверхню котла, а температура зчитується по червоній шкалі.
Для економії упаковки регулятор тяги котла Regulus RT4 поставляється зі знятим важелем, який при монтажі слід зміцнити у бажаному положенні фіксуючим гвинтом.
Необхідно проконтролювати, що гвинт затягнуть на плоскій поверхні важеля.
Слід звернути увагу, що кріплення ланцюга на важелі і повітряній заслінці котла перебували на вертикальній лінії відносно один одного.
Після монтажу регулятора тяги залишити нижній кінець ланцюга вільно висить.
Його слід прикріпити до заслінці тільки при настройці регулятора.

Настроювання регулятора тяги котла Regulus RT4

Звернути увагу на те, щоб повітряна заслінка не пошкоджувалась на всій довжині свого ходу. Обертанням рукоятки встановити бажану температуру (зелена шкала при горизонтально встановленому регуляторі, червона шкала — при вертикально встановленому регуляторі). Нагріти котел до бажаної температури, контролюючи температуру по котловому термометру.Як тільки температура досягне встановленої, накинути ланцюг на повітряну заслінку. Ланцюг повинна бути добре натягнутою (вільний хід макс. 1мм).
Після налаштування зафіксувати рукоятку гвинтом.

Regulus RT4 володіє конструктивними поліпшеннями в порівнянні з попередньою моделлю RT3: він краще функціонує в дуже запорошеній середовищі, може витримувати великі навантаження, і дуже стійкий до стирання числової шкали. При цьому зберігаються всі переваги регуляторів фірми Regulus – це тривалий термін служби, механічна стійкість і висока температурна стійкість.
