Опис

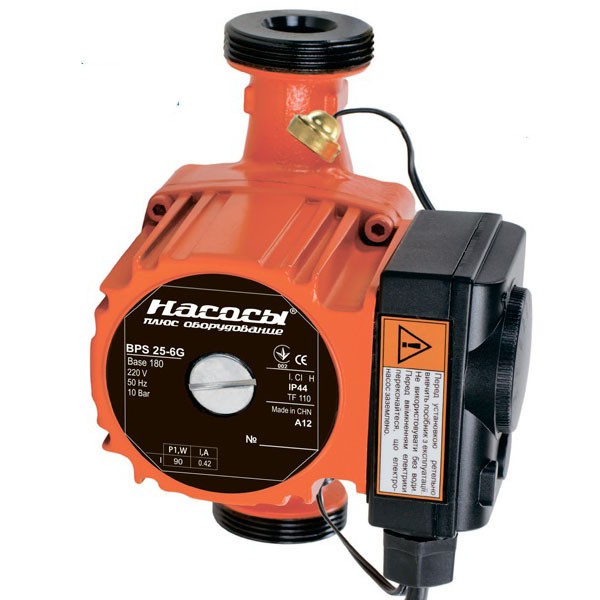

циркуляційні електронасоси з «мокрим» ротором і терморегулятором

Область застосування:

Електронасоси циркуляційні серії BPS-G призначені для перекачування робочих рідин в одно - і двотрубних системах опалення відкритого та закритого типу, в системах опалення типу "тепла підлога", у тому числі, що використовують енергію сонця, у теплових насосах, в системах кондиціонування повітря при стабільному або слабо мінливому витраті робочої рідини, а також в системах гарячого водопостачання в якості насоса для рециркуляції.

Обмеження

• робоча рідина: чисті нев'язки, неагресивні рідини, що не містять твердих частинок або волокон, подібні з водою по щільності і хімічної активності
• загальна жорсткість рідини, не більше 700 мкг-екв/кг
• вміст сполук заліза, не більше 500 мкг/кг
• вміст розчиненого кисню, не більше 50 мкг/кг
• вміст нафтопродуктів, не більше 1 мг/кг
• значення рН 7,0-9,5
• максимальний вміст гліколю: 50%
• максимальний робочий тиск: 1 МПа (10 бар)
• граничні нижнє та верхнє значення температури перекачується рідини від +2°С до +110°С
• максимальна температура навколишнього середовища: +40°С
• щоб уникнути кавітаційного шуму тиск на всмоктуванні повинно бути не менше 1,5 м водяного стовпа при температурі +90°С

Конструктивні характеристики

• моноблочні горизонтальні з одним робочим колесом
• корпус насосної камери з чавуну або латуні
• колесо робоче – відцентрове, закритого типу, виконане з термостійкого полімеру
• вал з металокераміки
• підшипники ковзання радіального типу з металокераміки
• корпус насосної камери з чавуну або латуні (моделі з индеком "В")
• гільза статора захисна з нержавіючої сталі AISI 304
• відбивач з нержавіючої сталі AISI 304
• корпус двигуна з алюмінію
• вбудований терморегулятор
• укомплектований виносним датчиком температури
• сполучні гайки в комплекті
• укомплектований кабелем живлення

Двигун

• асинхронний двополюсний з короткозамкненим «мокрим» ротором
• охолодження двигуна рідиною, що перекачується
• вибір режиму роботи здійснюється кнопкою на коробці висновків
• вибір температури включення/ вимикання насоса здійснюється регулятором на коробці висновків
• ступінь захисту IP44
• клас нагрівостійкості ізоляції H
• однофазне виконання з встановленими в коробку висновків блоком управління
• напруга живлення: 220 В, 50 Гц
• режим роботи: тривалий

Графічні характеристики

Зведена таблиця характеристик
